Προστασία και ασφάλεια των συστημάτων προσόψεων με σύνθετα πάνελ αλουμινίου

Οι Γιώργος Μάνος και Γιώργος Μιχαλάτος από την Elval Colour εξηγούν γιατί η ασφάλεια μιας αεριζόμενης πρόσοψης με σύνθετα πάνελ αλουμινίου δεν εξαρτάται μόνο από το υλικό επένδυσης και γιατί ο ρόλος των σύνθετων πάνελ αλουμινίου είναι καθοριστικός.

Γράφουν:

Γιώργος Μάνος,
Certifications Engineer and Customer Technical Support, Elval Colour

Γιώργος Μιχαλάτος,
Technical Manager, Elval Colour

Η ασφάλεια μιας αεριζόμενης πρόσοψης με σύνθετα πάνελ αλουμινίου δεν εξαρτάται μόνο από το υλικό επένδυσης. Η πρόσοψη είναι ένα ολοκληρωμένο σύστημα, το οποίο περιλαμβάνει τα πάνελ επικάλυψης, την υποκατασκευή, τα αγκύρια, τη θερμομόνωση, το διάκενο αερισμού, τους πυροφραγμούς και τις κρίσιμες κατασκευαστικές λεπτομέρειες όπως στα ανοίγματα και στις στάθμες των ορόφων.

Για τον λόγο αυτό, η αξιολόγηση της ασφάλειας οφείλει να γίνεται σε επίπεδο συστήματος. Σε αυτή τη λογική βασίζονται οι τεχνικές αξιολογήσεις συστημάτων προσόψεων σε καινοτόμα υλικά, από εθνικούς πιστοποιητικούς φορείς, όπως το CSTB στη Γαλλία, το DIBt στη Γερμανία και το IETcc-CSIC στην Ισπανία. Οι διαδικασίες αυτές μετατρέπουν τις δοκιμές και τους υπολογισμούς σε εφαρμόσιμους κανόνες σχεδιασμού και εγκατάστασης από τους μηχανικούς: επιτρεπόμενες διαμορφώσεις, βέλτιστες πρακτικές διαχείρισης, απαιτήσεις στήριξης, πίνακες ανεμοπιέσεων και κρίσιμες κατασκευαστικές λεπτομέρειες.

Στο πλαίσιο αυτό, συστήματα επένδυσης με σύνθετα πάνελ αλουμινίου, όπως τα etalbond® FR και etalbond® A2, μπορούν να εφαρμοστούν με ασφάλεια όταν η μελέτη και η κατασκευή ακολουθούν τεκμηριωμένους κανόνες.

Πυρασφάλεια: Πέρα από την αντίδραση του υλικού στη φωτιά

Στην πυρασφάλεια των προσόψεων, το κρίσιμο ζήτημα δεν είναι μόνο η συμπεριφορά των μεμονωμένων υλικών στη φωτιά, αλλά και η δυνατότητα του συνολικού συστήματος να μην επιφέρει τη διάδοση της πυρκαγιάς από έναν όροφο στον επόμενο.

Στις αεριζόμενες προσόψεις, το διάκενο αερισμού είναι απαραίτητο για τη λειτουργία του συστήματος: δημιουργεί μια ενδιάμεση στρώση αέρα μεταξύ των δύο κελυφών που περιορίζει τη διαφορά θερμοκρασίας με το εσωτερικό του κτιρίου και συνεισφέρει στην εξάτμιση των υγρασιών. Όμως, σε περίπτωση πυρκαγιάς μπορεί να ενισχύσει την κατακόρυφη μεταφορά θερμών αερίων και φλόγας λόγω του φαινομένου ελκυσμού. Καθοριστική σημασία έχουν επομένως η θέση και η συνέχεια των πυροφραγμών, η ορθή τους εγκατάσταση, οι λεπτομέρειες γύρω από τα ανοίγματα και η διακοπή της κατακόρυφης επικοινωνίας του διάκενου αέρα, στις στάθμες των πλακών, σε περίπτωση πυρκαγιάς, με ειδικούς διογκούμενους πυροφραγμούς.

Οδηγίες για τον ορθό σχεδιασμό και την υλοποίηση των παραπάνω λεπτομερειών παρέχονται μέσα από τεχνικές αξιολογήσεις, όπως οι γαλλικές APL – Appréciations de Laboratoire. Οι αξιολογήσεις αυτές βασίζονται σε δοκιμές φωτιάς πραγματικής κλίμακας, σύμφωνα με τη γαλλική μέθοδο LEPIR II, τα αποτελέσματα των οποίων επεκτείνονται στις APL τεκμηριωμένα, με βάση τις αρχές της πυρομηχανικής. Τόσο το etalbond® FR, όσο και το etalbond® A2, διαθέτουν APL, που αξιοποιούνται για μεγάλα έργα στη Γαλλική επικράτεια.

Σεισμός: Μπορεί η πρόσοψη να ακολουθήσει τις παραμορφώσεις του κτιρίου;

H σεισμική ασφάλεια μιας πρόσοψης συνδέεται κυρίως με την αποφυγή ψαθυρών αστοχιών στην υποκατασκευή, στις συνδέσεις και στα στοιχεία επένδυσης.
Κατά τη διάρκεια ενός σεισμού, η πρόσοψη καταπονείται τόσο από αδρανειακές δυνάμεις όσο και από τις σχετικές μετακινήσεις μεταξύ των πλακών των ορόφων. Το σύστημα πρέπει, επομένως, να μπορεί να ακολουθήσει τις παραμορφώσεις του κτιρίου χωρίς αποκολλήσεις ή πτώσεις στοιχείων.

Τα συστήματα προσόψεων με στοιχεία σύνθετων πάνελ αλουμινίου παρουσιάζουν δύο σημαντικά πλεονεκτήματα ως προς τη σεισμική τους συμπεριφορά.
Πρώτο, χάρη στο χαμηλό ειδικό βάρος του αλουμινίου σε συνδυασμό με την αντοχή του, τα χρησιμοποιούμενα στοιχεία είναι ελαφριά. Δεδομένου ότι, σύμφωνα με τις αρχές της σεισμικής ανάλυσης (ΕΝ 1998-1) οι αδρανειακές σεισμικές δυνάμεις είναι ανάλογες της μάζας του στοιχείου, η μείωση της μάζας συνεπάγεται αντίστοιχη μείωση των αναπτυσσόμενων τάσεων τόσο στα σημεία σύνδεσης των στοιχείων της πρόσοψης όσο και στον φέροντα οργανισμό του κτιρίου.
Δεύτερο, το αλουμίνιο ως όλκιμο υλικό παρουσιάζει υψηλή πλαστική  παραμορφωσιμότητα πριν από την αστοχία. Η ιδιότητα αυτή είναι ιδιαίτερα κρίσιμη για την ασφαλή  παραλαβή των σχετικών μετατοπίσεων  μεταξύ των διαδοχικών  πλακών του κτιρίου.

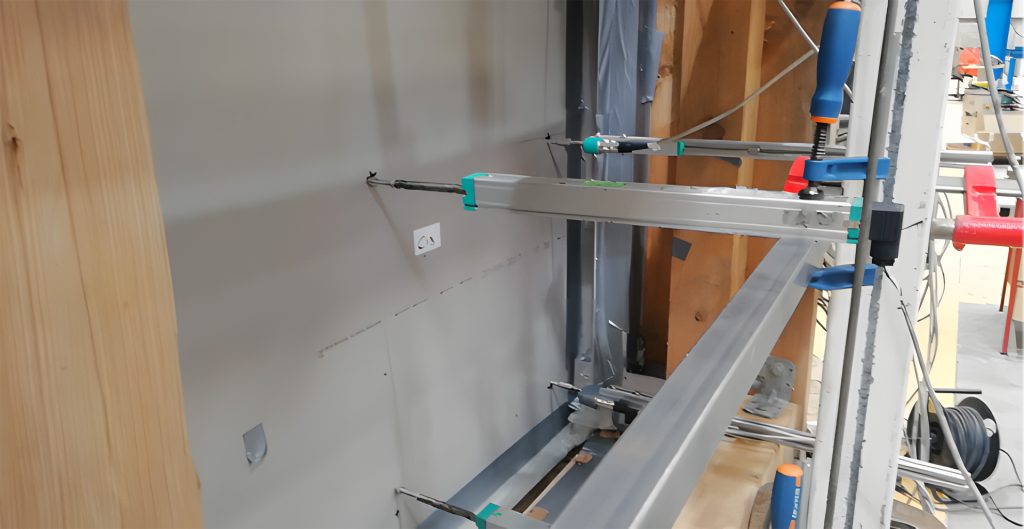

Τα συστήματα με πάνελ etalbond® έχουν αξιολογηθεί πειραματικά στις εγκαταστάσεις του Γαλλικού φορέα CSTB, τόσο υπό δυναμικές φορτίσεις που προσομοιώνουν τις αδρανειακές σεισμικές δράσεις όσο και υπό επιβαλλόμενες μετατοπίσεις που προσομοιώνουν τις παραμορφώσεις μεταξύ των πλακών. Τα αποτελέσματα των δοκιμών, σε συνδυασμό με δοκιμές αντοχής των μπρακέτων στήριξης από αλουμίνιο και  εξειδικευμένους στατικούς ελέγχους για την απαιτούμενη αντοχή των αγκυρίων σύνδεσης με τον φέροντα οργανισμό, αποτέλεσαν τη βάση για τα σεισμικά προσαρτήματα των  Γαλλικών τεχνικών εγκρίσεων “Avis Techniques” των συστημάτων επικάλυψης με  etalbond® FR και etalbond® A2.

Τα παραρτήματα αυτά συγκεντρώνουν τις βασικές απαιτήσεις και αποτελούν τις κατασκευαστικές οδηγίες για ασφαλείς εφαρμογές σε σεισμικές περιοχές, παρέχοντας στον μελετητή ένα τεκμηριωμένο πλαίσιο σχεδιασμού για κάθε έργο.

Δράσεις Ανέμου και πρόσοψη: Σχεδιασμός για αντοχή και λειτουργικότητα

Ο άνεμος αποτελεί συνήθως την κυριότερη πιο συχνή καταπόνηση για τις εξωτερικές επενδύσεις. Η ασφάλεια της πρόσοψης δεν εξαρτάται μόνο από την αντοχή των πάνελ και των συνδέσεων, αλλά και από τον έλεγχο των αποδεκτών παραμορφώσεων. Μεγάλο  βέλος κάμψης μπορεί να επηρεάσει την αισθητική εικόνα της επιφάνειας, και, συνολικά, την αξιοπιστία της κατασκευής.

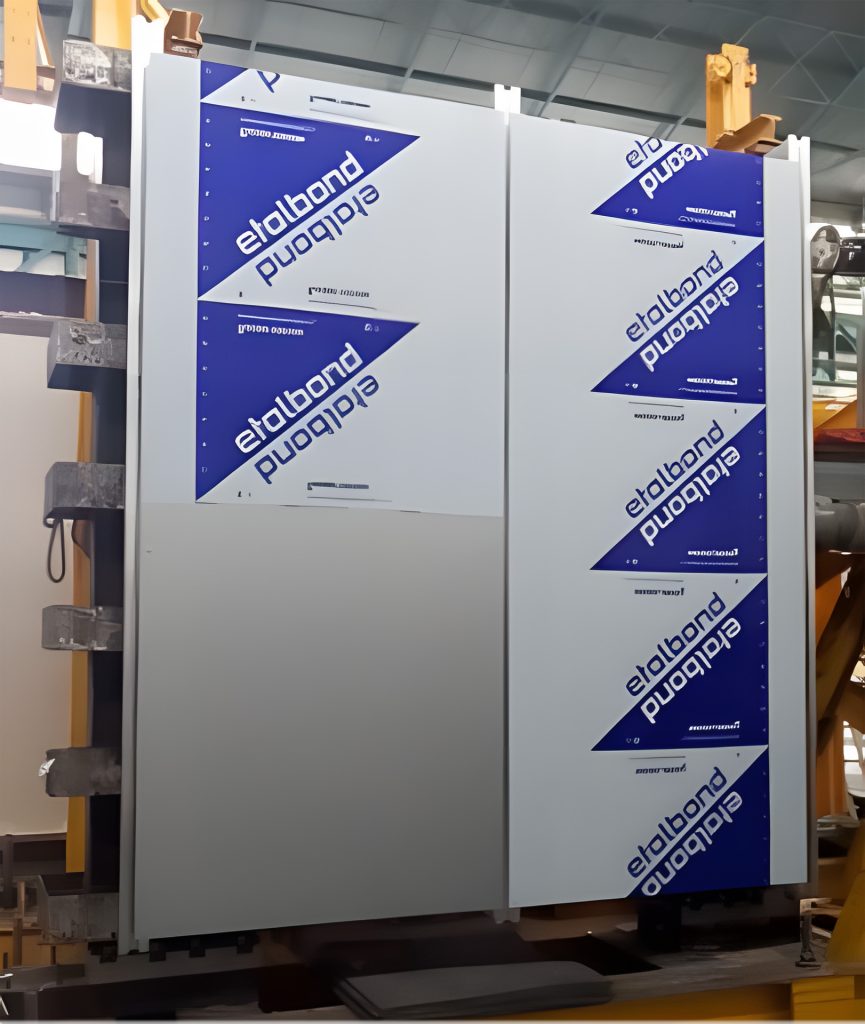

Τα συστήματα με πάνελ etalbond® FR και etalbond® A2 έχουν υποβληθεί σε δοκιμές ανεμοπίεσης πραγματικής κλίμακας σε εργαστήρια στη Γαλλία, στο πλαίσιο της ανάπτυξης των γαλλικών τεχνικών εγκρίσεων. Μέσα από τις δοκιμές αξιολογείται η συμπεριφορά του πλήρους συστήματος επένδυσης — πάνελ/ κασέτα, συνδέσεις και υποκατασκευή — υπό θετικές και αρνητικές δράσεις ανέμου. Τα αποτελέσματα μεταφράζονται σε πρακτικά δεδομένα για τον μελετητή, όπως πίνακες επιτρεπόμενων ανεμοπιέσεων, μέγιστες διαστάσεις πάνελ, απαιτήσεις στήριξης και όρια παραμόρφωσης ανά διαμόρφωση.

Σε ορισμένα έργα, ωστόσο, οι αρχιτεκτονικές απαιτήσεις οδηγούν σε μεγαλύτερες διαστάσεις στοιχείων ή σε υψηλότερες ανεμοπιέσεις από εκείνες που καλύπτονται άμεσα από τους τυποποιημένους πίνακες των τεχνικών εγκρίσεων. Σε αυτές τις περιπτώσεις, μπορεί να εξεταστεί ειδικός σχεδιασμός με ενισχύσεις στην πίσω πλευρά των στοιχείων (πάνελ ή κασέτας), ώστε να αυξηθεί η δυσκαμψία τους και να περιοριστούν οι παραμορφώσεις.

Η Elval Colour, αξιοποιώντας την τεχνογνωσία που έχει αποκτηθεί από τις δοκιμές συστημάτων και τη συσχέτισή τους με αναλύσεις πεπερασμένων στοιχείων, μπορεί να υποστηρίξει μεγάλα έργα με συμβουλευτικές στατικές μελέτες ενισχύσεων. Με αυτόν τον τρόπο είναι δυνατό να τεκμηριωθούν ειδικές διαμορφώσεις στοιχείων και συνθήκες ανεμοπίεσης, πέρα από τις τυπικές εφαρμογές που καλύπτονται απευθείας από τις αντίστοιχες τεχνικές εγκρίσεις, πάντοτε σε συνδυασμό με τις απαιτήσεις του εκάστοτε έργου.

Αλουμίνιο και Βαφικά συστήματα: Προστασία και αισθητική, αντοχή στον χρόνο

Το αλουμίνιο παρουσιάζει εγγενή αντίσταση στη διάβρωση χάρη στον σχηματισμό προστατευτικού στρώματος οξειδίου (Al₂O₃) στην επιφάνειά του. Σε περιβάλλοντα υψηλής επιθετικότητας — παράκτιες ή βιομηχανικές περιοχές — το στρώμα αυτό δεν επαρκεί για την αποτροπή τοπικής διάβρωσης, καθιστώντας αναγκαία την εφαρμογή συστήματος επιφανειακής προστασίας. Ωστόσο, ακόμη και σε συνήθη περιβάλλοντα, η επιλογή συστήματος βαφής αποτελεί αρχιτεκτονική αναγκαιότητα, καθώς η διαθέσιμη γκάμα χρωμάτων, υφών και φινιρισμάτων αποτελεί καθοριστικό μέσο για την απόδοση χαρακτήρα και αισθητικής ταυτότητας στο κτίριο.

Παράλληλα, η μακροχρόνια συμπεριφορά της πρόσοψης καθορίζεται από το σύστημα βαφής της εξωτερικής επιφάνειας. Τα κατάλληλα επιλεγμένα συστήματα βαφής συμβάλλουν στην προστασία του αλουμινίου από την έκθεση σε ηλιακή ακτινοβολία, βροχή, υγρασία και ατμοσφαιρικούς ρύπους, διατηρώντας παράλληλα την εμφάνιση και την αρχιτεκτονική ταυτότητα του κτιρίου. Για μεγάλα ή ιδιαίτερα απαιτητικά έργα, η Elval Colour μπορεί να υποστηρίξει την ανάπτυξη κατάλληλων βαφικών συστημάτων, ανάλογα με τις περιβαλλοντικές συνθήκες έκθεσης, τις απαιτήσεις ανθεκτικότητας και τις αισθητικές προδιαγραφές του έργου. Η δυνατότητα αυτή αφορά και εφαρμογές σε ιδιαίτερα επιβαρυμένα περιβάλλοντα, όπως κτίρια σε μικρή απόσταση από τη θάλασσα, όπου η κατάλληλη επιλογή βαφής αποτελεί κρίσιμη παράμετρο για τη διάρκεια ζωής της πρόσοψης.

Συμπερασματικά

Η ασφαλής αεριζόμενη πρόσοψη δεν προκύπτει μόνο από την επιλογή ενός ποιοτικού υλικού. Προκύπτει από την αξιολόγηση του πλήρους συστήματος, τον ορθό σχεδιασμό και τη σωστή εγκατάσταση. Οι τεχνικές αξιολογήσεις και εγκρίσεις μετατρέπουν τη γνώση από δοκιμές και υπολογισμούς σε πρακτικές απαιτήσεις για την πυρασφάλεια, τη σεισμική συμπεριφορά, την αντοχή στον άνεμο και τη διάρκεια στον χρόνο. Όταν οι απαιτήσεις αυτές εφαρμόζονται ορθά, συστήματα με επένδυση etalbond® μπορούν να προσφέρουν πιστοποιημένη και αξιόπιστη λύση για σύγχρονες προσόψεις.
