Η αξιοποίηση νέων τεχνολογιών στον κατασκευαστικό κλάδο δεν αποτελεί πλέον μόνο σύσταση, αλλά προϋπόθεση για την επίτευξη ποιοτικών κατασκευών. Στις επενδύσεις όψεων – και ιδιαίτερα στα συστήματα προσόψεων με χρήση αλουμινίου – η μετάβαση αυτή εκφράζεται κυρίαρχα με την τεχνολογία Building Information Modeling (BIM).

BIM: τι είναι και τα πλεονεκτήματα

Το Building Information Modeling (BIM) αποτελεί τη μεθοδολογία μέσω της οποίας τα χαρακτηριστικά των επιμέρους δομικών προϊόντων συνδέονται με τη συνολική τρισδιάστατη γεωμετρία του έργου, συμπεριλαμβάνοντας τα στάδια σχεδιασμού, κατασκευής, λειτουργίας, συντήρησης και το τέλος ζωής του κατασκευαστικού έργου. Δεν περιορίζεται επομένως μόνο στην τρισδιάστατη σχεδίαση, αλλά αποτελεί μια μεθοδολογία διαχείρισης της πληροφορίας δομικών έργων, που συγκεντρώνει σε ένα ενιαίο ψηφιακό μοντέλο τόσο τη γεωμετρία, τις ιδιότητες των υλικών, τις τεχνικές προδιαγραφές αλλά και τα κόστη, τα χρονοδιαγράμματα, τα δεδομένα συνιστώμενης λειτουργίας, συντήρησης και τέλος πληροφορίες για το πώς τα επιμέρους προϊόντα της κατασκευής θα ανακυκλωθούν ή απορριφθούν. Με τον τρόπο αυτό, όλοι οι εμπλεκόμενοι επαγγελματίες στον κλάδο της κατασκευής (αρχιτέκτονες, σχεδιαστές, μηχανικοί, εργολάβοι, κατασκευαστές, ιδιοκτήτες) συνεργάζονται πάνω σε ένα «ζωντανό» μοντέλο, το οποίο, παραμένει ενημερωμένο μετά από κάθε τροποποίηση.

Τα πλεονεκτήματα της χρήσης της μεθοδολογίας BIM είναι πολλά:

• Ο αρχικός σχεδιασμός γίνεται ταχύτερος, καθώς είναι εφικτή η αυτοματοποιημένη ενημέρωση των επιμέρους σχεδίων, όταν πραγματοποιείται αλλαγή σε ένα από αυτά. Συγκεκριμένα, σε περιπτώσεις τροποποιήσεων σε προχωρημένα στάδια σχεδιασμού του έργου, η τεχνολογία BIM μειώνει σημαντικά τον απαιτούμενο σχεδιαστικό χρόνο σε σύγκριση με τις συμβατικές μεθόδους δισδιάστατων σχεδίων.
• Τα πιθανά λάθη σχεδιασμού και υλοποίησης μειώνονται σημαντικά μέσω αυτόματων διαδικασιών εντοπισμού ασυμβατότητας μεταξύ των στοιχείων του έργου, όπως π.χ. σωληνώσεων και υποστυλωμάτων ή δοκών, που συχνά, με τη χρήση συμβατικών 2D σχεδίων, γίνονται αντιληπτά στο στάδιο κατασκευής, με αποτέλεσμα να υπάρχουν καθυστερήσεις και επιπλέον κόστη.
• Οι προμετρήσεις στο στάδιο της προμελέτης γίνονται ταχύτερες, δίνοντας τη δυνατότητα αξιολόγησης διαφορετικών σεναρίων για την υλοποίηση του έργου. Με τον τρόπο αυτό, το BIM δεν λειτουργεί μόνο ως εργαλείο σχεδίασης, αλλά μετατρέπεται σε εργαλείο λήψης αποφάσεων.

Τα BIM αρχεία της Elval Colour

Εισαγωγή στα ΒΙΜ αρχεία της Elval Colour

Ο ρόλος των κατασκευαστών δομικών προϊόντων στη μεθοδολογία BIM είναι πολύ σημαντικός. Αν δεν είναι διαθέσιμα BIM αρχεία από τον κατασκευαστή του εκάστοτε προϊόντος, οι μελετητές / σχεδιαστές αναγκάζονται είτε να χρησιμοποιούν γενικά (generic) αντικείμενα ή να τα σχεδιάζουν αυτόνομα από την αρχή. Η διαδικασία αυτή οδηγεί τόσο σε χαμηλότερη σχεδιαστική ποιότητα του προϊόντος όσο και σε αυξημένη αβεβαιότητα στην παρεχόμενη πληροφορία.

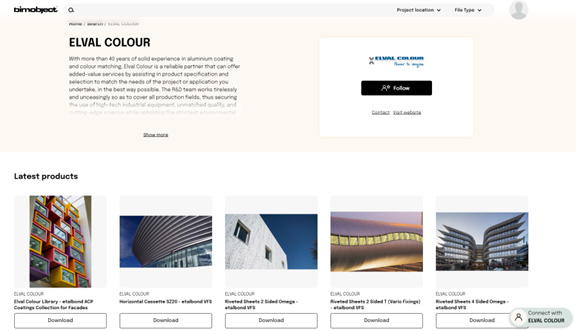

Η Elval Colour είναι από τις πρώτες εταιρείες στον κλάδο των προσόψεων που ανέπτυξε και διέθεσε ολοκληρωμένα BIM αρχεία για τα προϊόντα της.

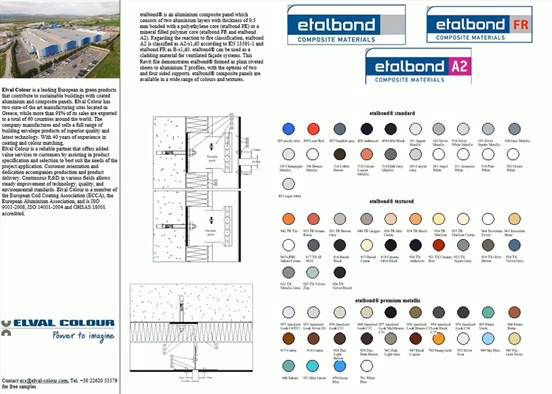

Χαρακτηριστικά των BIM αρχείων των προϊόντων etalbond^®

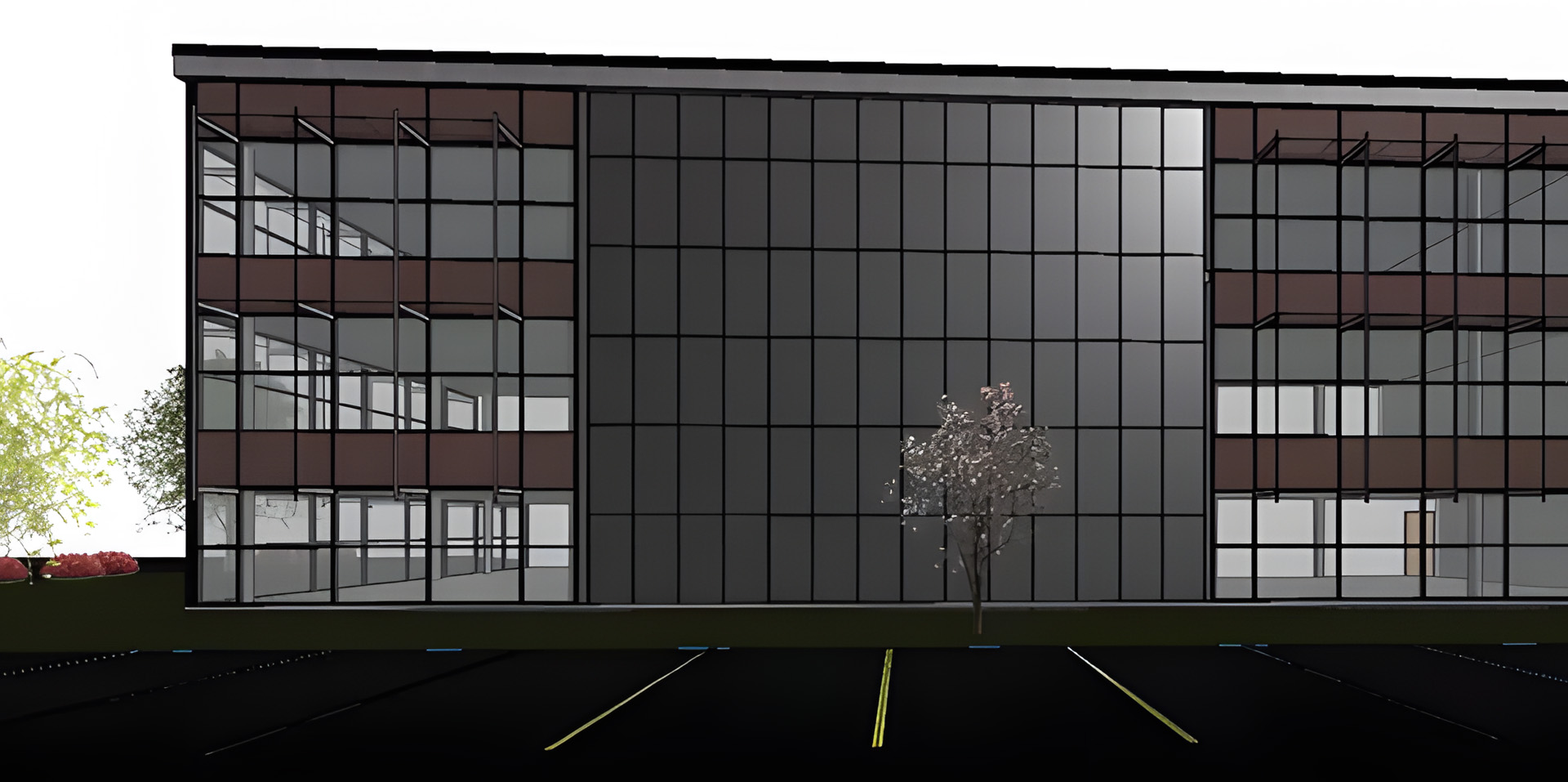

Αν και τα βασικά προϊόντα της Elval Colour για αρχιτεκτονικές εφαρμογές είναι τα σύνθετα πάνελ etalbond^® FR και etalbond^® A2, τα BIM αρχεία της δεν περιορίζονται μόνο σε αυτά. Έχουν δημιουργηθεί, επίσης, ψηφιακά μοντέλα που καλύπτουν και τα πιο διαδεδομένα συστήματα στήριξης (προφίλ και εξαρτήματα αλουμινίου), προσφέροντας στον μελετητή ένα ολοκληρωμένο σύστημα πρόσοψης, έτοιμο για ενσωμάτωση στο BIM μοντέλο του έργου.

Συγκεκριμένα, τα BIM αρχεία της Elval Colour περιλαμβάνουν:

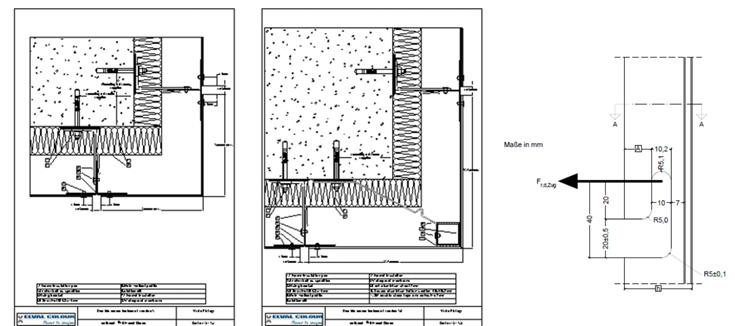

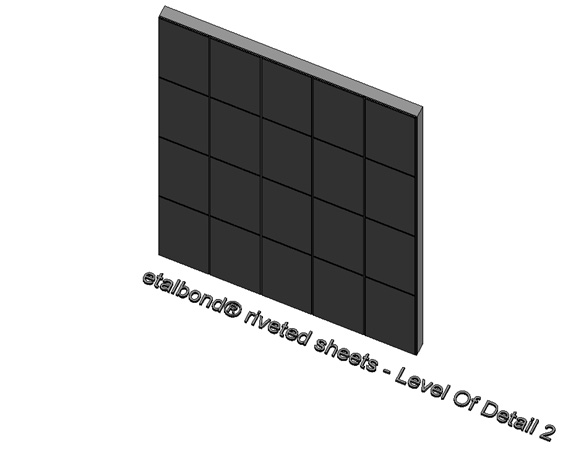

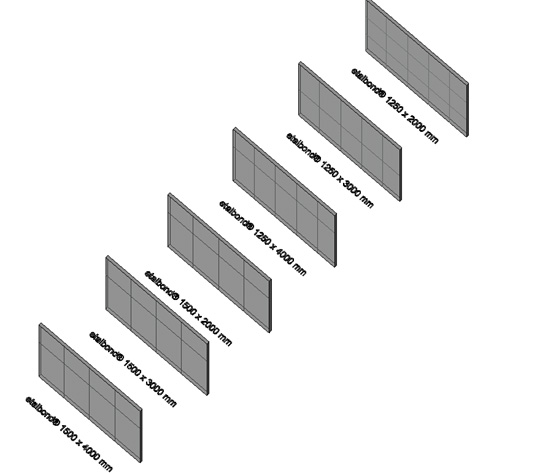

• Συστήματα με επίπεδα πάνελ, τα οποία στερεώνονται με εμφανή μέσα σύνδεσης όπως τυφλοί ήλοι ή κοχλίες. Διατίθενται σε εκδοχές με στήριξη στις δύο πλευρές τους ή με περιμετρικές στηρίξεις, για υψηλότερες αντοχές σε φορτία ανέμου. Επιπλέον, περιλαμβάνουν δύο εναλλακτικές επιλογές προφίλ στήριξης: διατομής T και διατομής Ω.

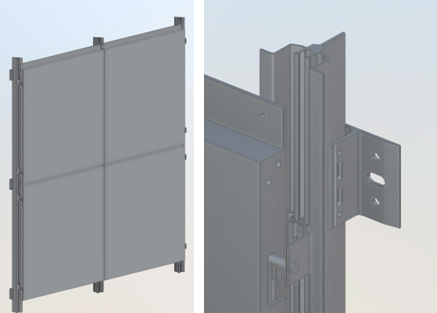

• Συστήματα με κρυφές στηρίξεις, όπου οι πλευρικές αναδιπλώσεις του πάνελ το μετατρέπουν σε κασέτα και αποκρύπτουν πλήρως τα σημεία στήριξης εντός των αρμών μεταξύ των πάνελ, χρησιμοποιώντας τη μεθοδολογία κατεργασίας rout and return.
• Για την κάλυψη αρχιτεκτονικών απαιτήσεων τόσο για την περίπτωση πάνελ μεγάλου ύψους όσο και για την περίπτωση πάνελ μεγάλου πλάτους, η Elval Colour διαθέτει αντίστοιχα συστήματα που έχουν βελτιστοποιηθεί για κάθε μια περίπτωση. Για τα κατακόρυφα πάνελ, παρέχονται BIM αρχεία με κύριο κατακόρυφο προφίλ διατομής Ω ή τύπου Bravo W. Για τα οριζόντια πάνελ, είναι διαθέσιμο το σύστημα «SZ20», το οποίο περιλαμβάνει τόσο κατακόρυφα, όσο και οριζόντια προφίλ στο άνω και κάτω μέρος της κασέτας, καθιστώντας το σύστημα ιδανικό για οριζόντιες κασέτες. Η πιστοποίηση του συστήματος SZ20 στο Γαλλικό κρατικό φορέα πιστοποίησης CSTB ολοκληρώνεται τις επόμενες εβδομάδες και θα αποτελέσει το πρώτο πιστοποιημένο σύστημα οριζόντιων κασετών με σύνθετα πάνελ αλουμινίου στη Γαλλία.

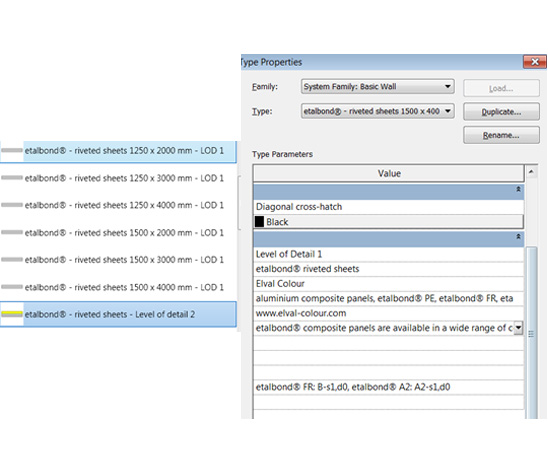

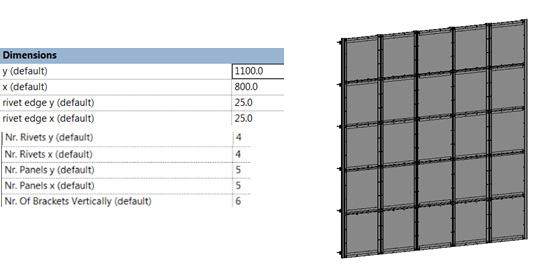

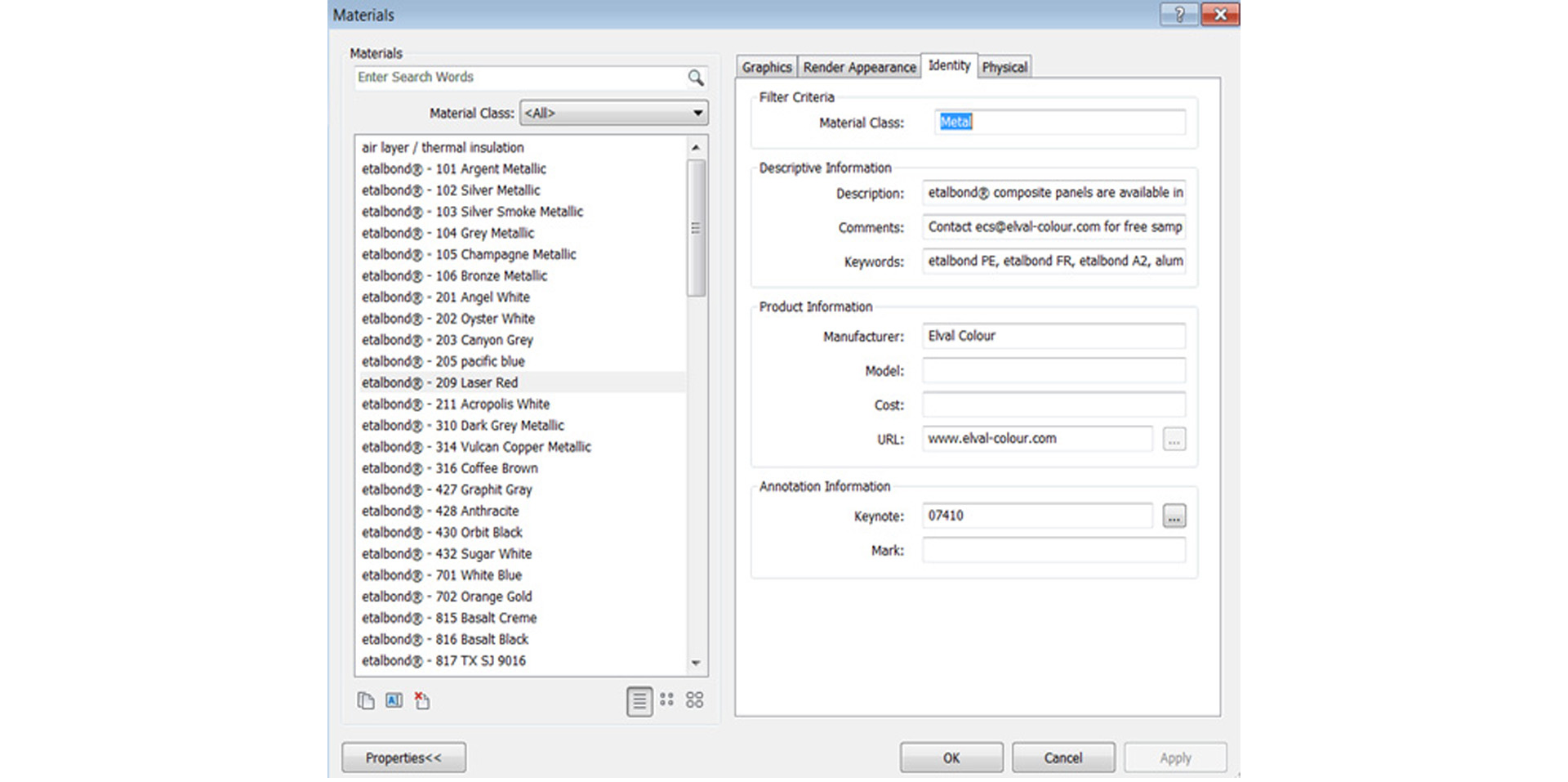

Τα αρχεία αναπτύχθηκαν εξολοκλήρου στο περιβάλλον των δύο πιο διαδεδομένων λογισμικών BIM, Autodesk Revit (παραμετροποιήσιμα Revit Families – rfa αρχεία) και Graphisoft Archicad (natively), ώστε να είναι παραμετροποιήσιμα από τον σχεδιαστή. Για τα υπόλοιπα λογισμικά, διατίθενται σε ισοδύναμες εκδόσεις μέσω μετατροπής, σε μορφές όπως ADSK, IGS, JT, OBJ, DAE, 3DS MAX, DWG, 3D DWG, 3D PDF καθώς και στην open BIM μορφή IFC. Επιπλέον, κατόπιν ζήτησης, είναι διαθέσιμες ψηφιακές μορφές σε CATProduct, Inventor IAM, IPT, Parasolid X_B, X_T, Pro Engineer G και NEU.
